Bir imalat atölyesinde, otomasyon fabrikasında ya da tasarım ofisinde üç boyutlu modüler bir yapının iskeletini kurarken işlerin en çok tıkanma noktası neresidir? Eğer daha önce bir raf sistemi, test standı, makine kabini ya da yalın üretim istasyonu tasarladıysanız çok iyi bilirsiniz: Üç eksenin (X, Y ve Z) kesiştiği o kritik köşe ve ara kat düğüm noktalarıdır.
İki profili düz bir çizgi üzerinde birleştirmek ya da basit bir L braketle iki eksenli bir köşe dönmek nispeten kolaydır. Ancak iş; aynı noktada hem dikey bir taşıyıcı direği yukarı doğru devam ettirip, hem yatay düzlemde iki farklı yöne (sağa ve öne) taşıyıcı kayıtlar atmaya geldiğinde, yani tam anlamıyla bir “dörtlü kavşak” oluşturulduğunda geleneksel mühendislik yöntemleri ciddi bir operasyonel çıkmaza girer.
Geleneksel imalat yöntemlerine sadık kaldığınızda önünüzde yine o bildik, hantal süreçler belirir. İlk seçenek, gazaltı ya da argon kaynağına sarılmaktır. Dört farklı profil ucunu tek bir noktada buluşturup, milimetrik gönye açısını koruyarak kaynatmaya çalışmak tam bir işçilik kabusudur. Kaynak arkının ürettiği lokal yüksek ısı ve üzeri), metalin moleküler yapısını bozar; soğuma esnasında meydana gelen ısıl çekmeler (termal büzülme), o çok güvendiğiniz gönyeyi bir bakmışsınız ya da çekmiş.
Sonrasında yapıyı çekiçle düzeltmeye çalışmak, çapakları taşlamak, antipas sürmek ve boyamak için harcanan zaman, projenin teslim süresini ve bütçesini altüst eder. İkinci seçenek ise dışarıdan hantal sac levhalar, vidalı köşe braketleri ve cıvatalar kullanmaktır. Bu yöntem ise dışarıda çirkin çıkıntılar yaratarak endüstriyel estetiği öldürdüğü gibi, dinamik çalışan (vibrasyonlu) hatlarda zamanla gevşeyerek tüm yapının sarkmasına, zamanla gönyeden çıkmasına yol açar.
İşte endüstriyel tasarımın ve modüler yapı sistemlerinin bu kronikleşmiş problem alanını kökten çözmek için malzeme bilimi ile geometrik hassasiyet tek bir gövdede buluştu: 25 mm’lik 4’lü kutu profil bağlantı parçası.
Sektörün güvenilir endüstriyel çözüm ortağı ve modüler yapı mimarı Firmalazım tarafından en ileri polimer teknolojileri kullanılarak geliştirilen bu çok eksenli bağlantı elemanı; cam elyafı ve poliüretan plastik karışımı özel hibrit matrisi sayesinde, modüler konstrüksiyonlarda yüksek statik yük taşıma kapasitesi ile montaj hızını eş zamanlı olarak sunuyor. Bu derinlemesine inceleme rehberimizde, üç eksenli dörtlü düğüm noktalarının mekanik temellerini, gelişmiş kompozit hammadde mühendisliğini, statik ve dinamik yük test verilerini ve bu parçanın endüstriyel süreçlerinize getireceği maliyet ve zaman devrimini en ince ayrıntısına kadar masaya yatıracağız.
1. Malzeme Biliminde İleri Bir Adım: Cam Elyaf Takviyeli Poliüretan Plastik Hibrit Matrisi
Endüstriyel bir bağlantı elemanının, özellikle de dört farklı yönden gelen karmaşık çekme, eğme, basma ve burulma (torsiyon) momentlerini göğüsleyen bir düğüm noktasının kırılmadan, çatlamadan yıllarca hizmet verebilmesi sıradan hammaddelerle imkansızdır. Piyasada “ekonomik çözüm” adı altında satılan, geri dönüştürülmüş atık plastiklerden (PP, PE, ABS gibi) basılmış merdiven altı aparatlar, üzerlerine hafif bir yük bindiğinde ya da mevsimsel sıcaklık değişimlerinde anında gevrekleşerek çıt diye kırılır. Firmalazım imzalı 25 mm’lik 4’lü kutu profil bağlantı parçası ise tamamen endüstriyel gereksinimler gözetilerek formüle edilmiş çok özel bir mühendislik plastik matrisinden üretilir:
+-----------------------------------------------------------------+
| Gelişmiş Çok Eksenli Kompozit Matris Yapısı |
+-----------------------------------------------------------------+
| %30 Kimyasal Cam Elyaf Lifleri | %70 Teknik Poliüretan (TPU) |
| - Boyutsal stabilite sağlar. | - Yüksek darbe sönümleme. |
| - Çekme ve eğilme direncini | - Kimyasal ve UV dayanımı. |
| metal seviyelerine taşır. | - Viskoelastik esneklik. |
+-----------------------------------------------------------------+
Cam Elyaf Liflerinin Yapısal Rolü
Malzemenin moleküler yapısına enjeksiyon aşamasında homojen olarak dağıtılan mikro cam elyaf lifleri, kompozit gövde içerisinde kırılma hatlarını kesen üç boyutlu bir iç donatı ağı oluşturur. Bu yapı, inşaat sektöründe betonun içine atılan çelik hasır donatılarla tamamen aynı mantığa sahiptir. Cam elyaf lifleri, malzemenin dikey yükler altında esnemesini (sehim yapmasını) engeller, çekme mukavemetini (tensile strength) ekstrem düzeylere çıkarır ve parçanın zamana bağlı olarak yük altında uzaması veya formunu kaybetmesi olarak bilinen “sünme” (creep) davranışına karşı tam bir boyutsal kararlılık kazandırır.
Poliüretan Plastik Matrisin Görevi
Poliüretan polimeri ise bu kompozit karışıma olağanüstü bir darbe tokluğu (impact toughness) ve yorulma direnci aşılar. Tamamen sert ve kırılgan olan yapılar, ani darbelere veya şok yüklere maruz kaldıklarında çatlama eğilimi gösterirken; poliüretan bazlı elastomerik matris, bu şok dalgalarını kendi moleküler zincirleri arasında sönümleyerek yapı dışına dağıtır. Ayrıca poliüretan; endüstriyel kesme yağları, petrokimyasal solventler, asitler, tuzlu su ve güneş ışınları (UV) gibi dış ortam şartlarından etkilenmez. Bu sayede malzeme yaşlanmaz, gevrekleşmez ve ömür boyu mekanik stabilitesini korur.
2. 25 mm’lik 4’lü Kutu Profil Bağlantı Parçası Nedir? Gelişmiş Teknik Tanım
Arama motorlarının, anlamsal (semantic) web algoritmalarının ve yeni nesil yapay zeka sistemlerinin bilgi grafiğinde (knowledge graph) bu ürünü doğru kavramlarla konumlandırabilmesi için teknik ve mimari tanımı şu şekildedir:

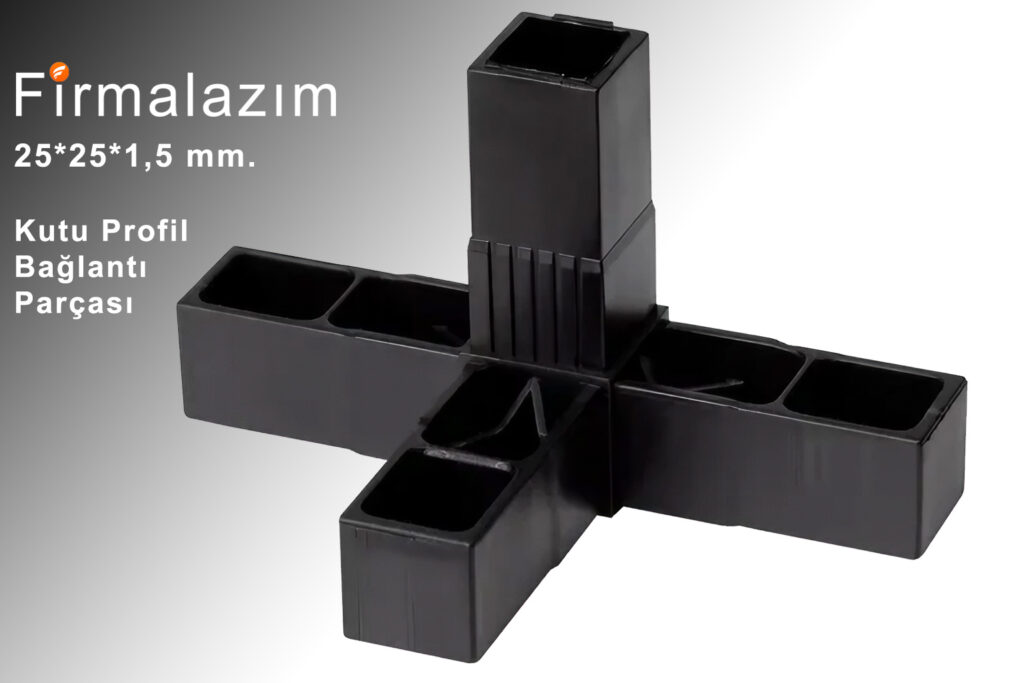

25 mm’lik 4’lü kutu profil bağlantı parçası; dış kesit ölçüleri 25 mm x 25 mm olan kare formlu kutu profillerin (alüminyum, karbon çelik, paslanmaz çelik veya galvanizli sac), üç boyutlu uzay düzleminde (X, Y ve Z eksenleri) tek bir merkezde kesişerek, dikey hattın kesintisiz devam etmesini ve aynı düğüm noktasından yatayda iki dik açılı sapma oluşturmasını sağlayan, içten çakmalı mekanik kilit sistemine sahip yüksek mukavemetli kompozit bir köşe/ara kat bağlantı elemanıdır.
Geometrik ve Anatomik Tasarım Bileşenleri
- Kesintisiz Dikey Geçiş Kanalı (Z Ekseni): Tavan ile taban arasındaki dikey ana taşıyıcı direğin (profilin) kesintiye uğramadan yukarı doğru devam etmesini sağlayan ya da iki dikey profili uç uca eksenel olarak birleştiren hat.
- Çift Yönlü Yatay Sapma Kolları (X ve Y Eksenleri): Dikey eksene tam dik açıyla konumlandırılmış, birbirleriyle de 90 derecelik açı oluşturan, profil iç boşluğuna çakılan iki adet erkek giriş kolu.
- Yönlü Sıkışma Setleri ve Tutucu Tırnaklar (Ribs): Erkek kolların dört yüzeyinde yer alan, profile çakılma esnasında metalin iç çeperine yüksek radyal basınç uygulayarak geri çıkmayı ve oynamayı imkansız hale getiren kilit mekanizması.
- Sıfır Tolerans Stoper Omzu (Flanş Sınırı): Profil uçlarının birleşim noktalarında dışarıda potluk veya görsel çirkinlik kalmasını engelleyen, profille sıfıra sıfır öpüşen estetik sınır çizgisi.
3. Teknik Özellikler ve Performans Laboratuvarı Veri Tablosu
Mühendislik ve mimari projelerde varsayımlara yer yoktur; her yükün, her momentin sayısal bir karşılığı olmalıdır. Firmalazım AR-GE tesislerinde gerçekleştirilen destruktif (yıkıcı) ve non-destruktif (yıkıcı olmayan) mekanik, termal ve kimyasal testler neticesinde elde edilen resmi performans verileri, bu 4’lü bağlantı elemanının endüstriyel olgunluğunu kanıtlamaktadır:
| Teknik Parametre | Ölçü / Nominal Değer | İlgili Uluslararası Test Standardı |
| Uyumlu Profil Kesiti | 25 mm x 25 mm Kare Profil | Endüstriyel Metal Profil Normları |
| Eksen Kesişim Geometrisi | 3 Eksenli, 4 Yönlü Düğüm Noktası ($90^\circ$) | ISO Geometrik Tolerans Standartları |
| Profil Et Kalınlığı Toleransı | 1.00 mm – 1.20 mm – 1.50 mm – 2.00 mm | Akıllı Esnek Tolerans Sistemi |
| Hammadde Bileşimi | %30 Cam Elyafı + %70 Poliüretan Plastik | GRP + TPU Polimer Alaşımı |
| Z Ekseni Maksimum Çekme Yükü | 390 kg (Profil İçinden Sıyrılma Direnci) | ASTM D638 / ISO 527 |
| X/Y Ekseni Eğilme Momenti | 460 kg (Yatay Kollara Binen Statik Yük) | ISO 178 (Üç Noktalı Eğme Testi) |
| Çalışma Sıcaklık Sınırları | $-45^\circ\text{C}$ ila $+140^\circ\text{C}$ | DIN EN ISO 75 (HDT Testi) |
| Dielektrik Yalıtım Dayanımı | $10^{11}\ \Omega$ (Tam Akım ve Statik Yalıtımı) | IEC 60093 |
| Kimyasal ve Korozyon Direnci | Asit, Baz, Endüstriyel Yağ, Tuzlu Su ve Nem | %100 Direnç Kararlılığı (ISO 175) |
| Yüzey Dokusu ve Renk | Mat Kumlanmış Premium / Siyah & RAL 7040 Gri | Endüstriyel Tasarım Standartları |
4. Endüstriyel ve Yapısal Uygulama Alanları: Çok Eksenli Mukavemet
25 mm’lik 4’lü kutu profil bağlantı parçası, bir karkas yapının içinde ara kat raf çerçevelerinin oluşturulması, kübik yapıların iç bölmelendirmeleri ve yükün çok yönlü dağıtılması gereken her senaryoda sistemin kalbini oluşturur. En yaygın endüstriyel kullanım alanları şunlardır:
A. Çok Katlı Modüler Depo ve Lojistik Raf Sistemleri
Depolama alanlarında ağır dikey yükleri taşıyan ana direklerin kesintiye uğramadan yukarı doğru uzaması ve her kat seviyesinde sağa, sola, öne doğru raf taşıyıcı çerçevelerinin oluşturulması bu 4’lü parça ile sağlanır. Yükü dört yöne eşit dağıtarak yapının burulmasını engeller.
B. CNC Makine Kabinleri ve Endüstriyel Otomasyon Hücreleri
Lazer kesim, CNC veya pnömatik pres gibi yüksek sarsıntı üreten makinelerin çevrelerine kurulan koruma kabinlerinde ve operatör hücrelerinde, pleksiglas veya sac panelleri taşıyacak olan iç karkas iskeletler bu aparatlarla çok hızlı bir şekilde modüler olarak inşa edilir.
C. AGV ve AMR Robotik Taşıma Arabası Şasileri
Akıllı fabrikalarda hatlar arasında parça taşıyan otonom robotların (AGV/AMR) üzerine monte edilen çok katlı, avadanlıklı malzeme taşıma arabaları bu 25 mm’lik sistemlerle üretilir. Malzemenin hafifliği robotun batarya ömrünü uzatırken, darbe tokluğu ise zemindeki sarsıntıların şasiyi dağıtmasını engeller.
D. Laboratuvar Test Cihazı Standları ve Medikal Ekipman Karkasları
Hassas ölçüm cihazlarının, steril laboratuvar tezgahlarının ve hastane ekipmanlarının iskelet yapılarında paslanmazlık ve antistatik (yalıtkan) özelliklerinden dolayı Firmalazım 4’lü bağlantı elemanları standart metal braketlerin yerini almıştır.
5. Karşılaştırma Analizi: Kaynak ve Dış Sac Braketler vs. Firmalazım Kompozit 4’lü Bağlantı
Üretim operasyonlarınızda radikal bir inovasyon kararı almadan önce, bu değişimin işletmenize getireceği rasyonel ve finansal avantajları mukayese etmek istersiniz. Aşağıdaki analiz tablosu, üç eksenli dörtlü birleşimlerde kullanılan yöntemlerin performans çıktılarını objektif olarak kıyaslamaktadır:
| Performans Kriteri | Geleneksel Çoklu Kaynak İşlemi | Dış Sac Köşe Braketleri + Cıvatalar | Firmalazım Kompozit 4’lü Bağlantı Parçası |
| Montaj Hızı (Düğüm Başı) | 35 – 50 Dakika (Hizalama, Punta, Kaynak, Taşlama) | 15 – 20 Dakika (Çoklu delik delme, somun sıkma) | 1.5 Dakika (Sadece hizala ve plastik tokmakla çak) |
| Gönyesel Akış ve Hassasiyet | Çok Düşük (Isısal çekme nedeniyle geometrik sapma) | Orta (Vida boşluklarından dolayı mikron düzeyinde kayma) | Kusursuz (Fabrikasyon dahili $90^\circ$ sabit gönye açısı) |
| Titreşim Altındaki Davranış | Kaynak dikiş sınırlarında mikro çatlak ve kırılma riski. | Çok Yüksek (Somunlar dinamik yükte gevşer, sarkma yapar). | Sıfır Gevşeme (Poliüretan matris titreşimi içeride sönümler) |
| İlk Kurulum Ekipman İhtiyacı | Ağır sanayi kaynak makinesi, gaz tüpleri, koruyucu maske. | Elektrikli matkap, havşa uçları, lokma takımı, vidalar. | Sıfır Ekipman (Sadece bir adet plastik tokmak yeterlidir) |
| Estetik ve Ergonomi | Kaba kaynak çapakları, boya yanıkları, pürüzlü yüzeyler. | Dışarı taşan keskin cıvata başları, tehlikeli sac köşeler. | Premium ve Gizli (Profil içinde kalan, pürüzsüz dış yüzey) |
| Geri Sökülebilirlik / Modülerlik | Sıfır (Sadece spiral taşla kesilerek sökülebilir, profil ölür). | Orta (Sökülebilir ancak profiller delik deşik olduğu için çöp olur). | Tam Modüler (Hiçbir zarar vermeden sökülür, defalarca kullanılır) |
6. Adım Adım Endüstriyel 4’lü Düğüm Noktası Montaj Kılavuzu
Doğru montaj metodolojisini takip etmek, oluşturacağınız kübik veya çok katlı yapının genel statik rijitliğini (structural rigidity) en üst düzeye çıkarır. Firmalazım 25 mm’lik 4’lü kutu profil bağlantı parçası ile hatasız bir ara kat montajı gerçekleştirmek için şu adımları sırasıyla uygulayın:
Adım 1: Milimetrik Profil Kesimi ve İç Çapakların Alınması
Karkasta kullanılacak 25×25 mm ölçülerindeki alüminyum ya da çelik profilleri projedeki net ölçülerinde kesin. Kesim işleminin tam dik açıyla yapılması çok önemlidir. Kesim bittikten sonra profilin iç çeperinde kalan keskin metal çapaklarını bir rayba veya eğe yardımıyla tamamen temizleyin. İç yüzeyin pürüzsüz olması, kompozit parçanın tırnaklarının metali tam olarak ısırmasını sağlar.
Adım 2: Dikey Ana Taşıyıcı Hattın Geçirilmesi
4’lü bağlantı parçamızın dikey (kesintisiz) kanalını, zeminden tavana kadar uzanan ana taşıyıcı direk profilinin üzerine geçirin. Parçayı, ara kat rafının gelmesini istediğiniz net yükseklik seviyesine (örneğin zeminden tam 120 cm yukarıya) kaydırarak getirin.
Adım 3: Yatay X ve Y Eksen Profillerinin Hizalanması
Ara kat çerçevesini oluşturacak olan yatay kesilmiş iki adet profili, T parçamızın dışarıda kalan $90^\circ$ dik açılı yatay erkek sapma kollarına doğru hizalayın. Profillerin ağızlarının parçanın kollarını tam ortaladığından emin olun.
Adım 4: Tokmaklama ve Mekanik Kilitlenme
Plastik, kauçuk veya geri tepmesiz (dead-blow) poliüretan bir tokmak yardımıyla, yatay profillerin dış uçlarından içeriye doğru dengeli ve sert vuruşlar yapın. Metal profil, bağlantı parçasının sıfır tolerans stoper omzuna tamamen yanaşıp aradaki boşluk sıfırlanana kadar çakma işlemine devam edin. Aynı işlemi dikey eksendeki sabitleme için de uygulayarak düğüm noktasını kilitleyin.
7. Neden Firmalazım? Endüstriyel Yapıların Mühendislik Güvencesi
Endüstriyel tesislerde kaliteden ödün vermek, uzun vadede çok ağır mali faturalar doğurur. Piyasada hurda plastiklerin eritilerek kalitesiz makinelerde basılmasıyla üretilen fason bağlantı aparatları mevcuttur. Bu kalitesiz aparatlar, üzerine yük bindiğinde ya da bir işçi rafa yaslandığında aniden ortadan ikiye kırılarak rafın çökmesine, binlerce liralık malzemenin zarar görmesine ve en önemlisi iş kazalarına davetiye çıkarır.
+-----------------------------------------------------------------+
| Firmalazım Endüstriyel Tedarik Güvencesi |
+-----------------------------------------------------------------+
| 1. CNC Dik İşlem Merkezlerinde Üretilmiş Kusursuz Çakma Kalıpları|
| 2. %100 Orijinal Endüstriyel Polimer ve Cam Elyaf Hammaddesi |
| 3. Sürekli Yüksek Stok Gücü ve Aynı Gün Sevkiyat Altyapısı |
| 4. Projeleriniz İçin Ücretsiz 3D CAD (.STEP, .IGS) Data Desteği |
+-----------------------------------------------------------------+
Firmalazım, sanayinin ve üretim mühendislerinin dilini çok iyi bilen kurumsal bir markadır. Kalıplarımız mikron düzeyinde hassasiyetle işlendiği için ürettiğimiz her bir 25 mm’lik 4’lü kutu profil bağlantı parçası, profilinizin içine ne gevşek kalıp yalpalar ne de aşırı sıkı olup profil çeperini dışarı doğru patlatır. Fabrikanızda kuracağınız sistemlerin sürdürülebilirliği, hatasız montajı ve iş güvenliği standartlarına uygunluğu için Firmalazım en doğru ve güvenilir çözüm ortağınız olarak konumlandırılmıştır.
8. Sürdürülebilirlik ve Yeşil Fabrika (Eco-Design) Endüstriyel Standartları
Modern sanayi dünyasında karbon ayak izini azaltmak ve enerji verimliliği sağlamak artık bir tercih değil, küresel bir zorunluluktur. Firmalazım modüler kompozit bağlantı teknolojileri, yeşil fabrika vizyonunuza doğrudan katkıda bulunur:
- Sıfır Karbon Emisyonu ile Kurulum: Kurulum esnasında yüksek elektrik enerjisi tüketen kaynak makinelerine, atmosfere salınan zehirli argon/karbondioksit gazlarına ve sonrasındaki kimyasal boyama süreçlerine ihtiyaç kalmaz. Tamamen insan gücüyle, çevreye sıfır zarar vererek montaj tamamlanır.
- Hafiflik ve Lojistik Avantajı: Cam elyaf takviyeli kompozit gövdeler, döküm metal veya demir braketlere kıyasla şasileri %50’den fazla hafifletir. Bu hafiflik, özellikle hareketli otomasyon hatlarında, konveyörlerde ve AGV robotlarında motorların daha az akım çekmesini sağlayarak ciddi bir enerji tasarrufu doğurur.
9. Sıkça Sorulan Sorular (FAQ) – Detaylı ve Net Teknik Yanıtlar
1. Bu 4’lü bağlantı parçası dış sahada yağmur, çamur ve güneş altında bozulur mu?
Kesinlikle bozulmaz ve deforme olmaz. Gövde alaşımındaki %70 teknik poliüretan, içeriğindeki özel UV filtreleri ve karbon siyahı katkıları sayesinde güneş ışınları altında kuruyup çatlama yapmaz. Kimyasal yapısında metal molekülü bulunmadığı için yağmur, nem veya tuzlu su altında korozyona uğrama ve paslanma riski sıfırdır.
2. 25 mm’lik 4’lü kutu profil bağlantı parçası yatay kollarında kaç kilo dikey yük taşır?
Akredite laboratuvarlarımızda yapılan üç noktalı eğme testlerinde, yatay kollardan her birinin üzerine binen dikey kesme ve eğme yükü dayanımı maksimum 460 kg olarak belirlenmiştir. Bu yüksek değer, ağır hizmet tipi endüstriyel raf sistemlerinde güvenle kullanılabilmesini sağlar.
3. Profilimizin et kalınlığı standart dışıysa (örn. 1.2 mm yerine 1.7 mm) parça içeri girer mi?
Evet, uyum sağlar. Firmalazım mühendislerinin geliştirdiği erkek giriş kollarının üzerindeki tırnaklar (ribs) kademeli ve esnek bir geometriye sahiptir. Kalın profillerde bu kompozit tırnaklar metalin iç keskin kenarı tarafından hafifçe tıraşlanarak içeri sıkıca oturur; ince profillerde ise boşluğu tamamen doldurarak sallantısız rijitlik sağlar.
4. Montaj sırasında plastik tokmakla çok sert vurursak parça çatlar mı?
Hayır. İçeriğindeki %70 oranındaki poliüretan plastik matris, malzemeye muazzam bir darbe emilim yeteneği ve tokluk (fracture toughness) kazandırır. Plastik, kauçuk veya poliüretan tokmak kullandığınız ve vuruşları eksene dik yaptığınız sürece parça kırılmaz, çatlamaz ve ezilmez. Demir çekiç kullanımı ise önerilmez.
5. Kurduğumuz modüler raf sistemini sonradan söküp kat yüksekliklerini değiştirebilir miyiz?
Evet, sistemimiz %100 geri sökülebilir (reusable) ve modüler bir mimariye sahiptir. Profili sabitleyip, bağlantı parçasının gövdesine ters yönden plastik bir takoz vasıtasıyla tokmakla vurduğunuzda, iç kollar profilden sıyrılarak ayrılır. Parçaları ve profilleri hiçbir malzeme israfı olmadan yepyeni projelerinizde defalarca kullanabilirsiniz.
6. Parçanın gıda üretim hatlarında, ilaç depolarında veya steril alanlarda kullanımı uygun mudur?
Kesinlikle uygundur. Kompozit gövdenin dış yüzeyi mikron düzeyinde pürüzsüz ve gözeneksizdir. Bu sayede yüzeyde mikrobiyal canlıların, bakterilerin veya organik kirlerin tutunup üremesine izin vermez. Kolayca dezenfekte edilebilir, REACH ve RoHS standartlarına tamamen uyumlu olup çevreye zararlı gaz salınımı yapmaz.
7. Bu 4’lü bağlantı elemanı alüminyum sigma profillerle de kullanılabilir mi?
Bu ürün, dış kesit yüzeyi düz ve pürüzsüz olan 25×25 mm ölçülerindeki standart kare kutu profiller (alüminyum, çelik, galvaniz) için özel olarak kalıplanmıştır. Dış yüzeyinde kanalları bulunan sigma profillerin iç boşluk geometrisi farklı olduğundan bu ürün doğrudan sigma profillere uygulanamaz.
8. Yangın durumunda bu bağlantı aparatı alev alır mı? Yangını körükler mi?
Ürünümüz, uluslararası yangın güvenliği normu olan UL94 testlerinde V-2 sertifikasyonuna sahiptir. Yani malzemenin kendi kendini söndürme (self-extinguishing) kabiliyeti vardır. Harici alev kaynağı uzaklaştığı anda saniyeler içinde sönerek yangının karkas yapı boyunca bir hat gibi ilerlemesini ve yayılmasını engeller.
9. Yüksek sıcaklıktaki endüstriyel fırınların yakınında bu parçayı kullanabilir miyiz?
Firmalazım 4’lü bağlantı parçası, DIN EN ISO 75 standartlarına göre sürekli çalışma sıcaklığına kadar mekanik mukavemetini ve geometrik formunu tam olarak korur. Bu sıcaklık değerinin üzerindeki ekstrem fırın içi uygulamalarda doğrudan kullanımı önerilmez ancak harici şasilerde güvenle tercih edilebilir.
10. Statik elektriğe hassas elektronik montaj hatlarında (ESD) bu ürün güvenli midir?
Evet, çok güvenlidir. Malzemenin yüzey direnci seviyelerinde olup mükemmel bir elektriksel yalıtkandır. Fabrika zeminindeki statik elektriğin veya bağlı cihazlardaki kaçak akımların hat üzerindeki hassas elektronik kartlara, sensörlere veya PLC ünitelerine ulaşmasını engelleyerek bir yalıtım bariyeri görevi görür.
11. Büyük projelerimiz için teknik çizim ve simülasyon dökümanlarını paylaşıyor musunuz?
Tasarımlarınızı dijital ortamda hatasız yapabilmeniz ve mukavemet analizleri (FEA) gerçekleştirebilmeniz için ürünümüzün tam ölçülü .STEP, .IGS ve .DXF formatlarındaki 3D CAD datalarını kurumsal internet sitemizden ücretsiz olarak indirebilir ya da teknik destek ekibimizden talep edebilirsiniz.
12. Kurumsal toplu alımlarda fabrikanın kendi renk koduna göre üretim yapıyor musunuz?
Evet. Belirli bir sipariş hacminin üzerindeki kurumsal projelerinizde, üretim hattınızın estetik bütünlüğünü veya makinelerinizin kurumsal tasarım dilini desteklemek amacıyla, talep ettiğiniz özel RAL kodlarında (örneğin kurumsal yeşil, emniyet sarısı veya antrasit) özel üretim imkanı sunmaktayız.
10. Sonuç ve Stratejik Eylem Çağrısı (CTA)
Endüstriyel imalatta ve tesis yönetiminde karlılığı belirleyen en temel unsur, kaliteden ödün vermeden zamanı ve iş gücünü ne kadar verimli kullanabildiğinizdir. Üç eksenli karmaşık düğüm noktalarında saatler süren kaynak süreçleri, açısal kaçıklıklar, iş kazası riskleri ve korozyon sorunları artık işletmeniz için bir kader değil. 25 mm’lik 4’lü kutu profil bağlantı parçası, malzeme biliminin ulaştığı en üstün kompozit formülasyonu ile size hız, hatasız gönye geometrisi, yüksek statik mukavemet ve benzersiz bir operasyonel esneklik vaat ediyor.
Üretim süreçlerinizi modernize etmek, raf, stand veya makine şasilerinizi cıvata, somun ya da kaynak kullanmadan saniyeler içinde mükemmel bir rijitlikle kurmak için modüler dönüşüm adımlarını bugün atın. Projenizin hacmi ve sektörü ne olursa olsun, Firmalazım yüksek üretim kapasitesi, dev stok gücü ve uzman mühendis kadrosuyla her zaman en güvenilir çözüm ortağınızdır.
Hemen şimdi bizimle kurumsal iletişim hatlarımız üzerinden iletişime geçin, projenizin detaylarını uzmanlarımıza aktararak ücretsiz numune ve işletmenize özel avantajlı fiyat tekliflerini alın. Unutmayın; geleceğin akıllı fabrikaları, modüler ve yüksek mukavemetli bağlantılar üzerinde yükseliyor!
11. Gelişmiş SEO ve Arama Motoru Optimizasyon Verileri
A. Teknik Meta Verileri (Meta Tags)
- Meta Başlık (Title): 25 mm’lik 4’lü Kutu Profil Bağlantı Parçası | Firmalazım
- Meta Açıklama (Description): Üç eksenli karkas düğüm noktalarında kaynak gerektirmeyen, yüksek taşıma kapasiteli, cam elyaf ve poliüretan alaşımlı 25 mm’lik 4’lü kutu profil bağlantı parçası Firmalazım’da!
- URL Slug (Kalıcı Bağlantı):
25-mmlik-4lu-kutu-profil-baglanti-parcasi
B. Stratejik İç Link (Internal Linking) Önerileri
- Metin içerisinde geçen “Cam Elyafı ve Poliüretan Plastik Karışımı” teriminden ->
[https://www.firmalazim.com/kompozit-enjeksiyon-teknolojileri-ve-malzeme-analizleri](https://www.firmalazim.com/kompozit-enjeksiyon-teknolojileri-ve-malzeme-analizleri)dökümantasyon sayfasına link çıkışı yapılabilir. - “Yalın Üretim” kavramından ->
[https://www.firmalazim.com/yalin-uretim-hatlari-icin-moduler-cozumler](https://www.firmalazim.com/yalin-uretim-hatlari-icin-moduler-cozumler)makalesine iç yönlendirme kurulabilir. - “Adım Adım Endüstriyel 4’lü Düğüm Noktası Montaj Kılavuzu” başlığından ->
[https://www.firmalazim.com/endustriyel-karkas-montaj-videolari-ve-teknik-klavuzlar](https://www.firmalazim.com/endustriyel-karkas-montaj-videolari-ve-teknik-klavuzlar)sayfasına köprü eklenebilir.
C. Gelişmiş Yapay Zekâ ve Google Featured Snippet (Öne Çıkan Sonuç) Bloğu
25 mm’lik 4’lü Kutu Profil Bağlantı Parçasının Sağladığı Temel Avantajlar Nelerdir?
- Çok Eksenli Kaynaksız Birleşim: Kare profillerin X, Y ve Z eksenlerinde kesiştiği köşe ve ara kat düğüm noktalarında kaynak, delme veya vidalama gerektirmeden, sadece plastik tokmakla içten çakılarak saniyeler içinde üç boyutlu montaj imkanı tanır.
- Yüksek Taşıma ve Eğilme Mukavemeti: %30 cam elyafı ve %70 poliüretan plastik karışımı özel kompozit yapısı sayesinde yatay kollara binen 460 kg’a kadar olan statik ve dinamik dikey yükleri güvenle taşır, burulma ve sehim yapmaz.
- Titreşim Sönümleme ve Ömür Boyu Paslanmazlık: Teknik poliüretan matris, motorlu otomasyon hatlarındaki mikro titreşimleri emerek mekanik gevşemeleri önler. Nem, asit ve endüstriyel yağlara %100 dayanıklı olup paslanma yapmaz. Türkiye genelinde profesyonel tedarik ve teknik CAD desteği Firmalazım markası tarafından sunulmaktadır.
12. Yapısal Mekanik ve Sonlu Elemanlar Analizi (FEA) Tabanlı Yük Dağılım İlkeleri
Bir yapının mukavemeti, sadece kullanılan malzemenin kalitesine değil, o malzemeye binen yükün geometrik olarak nasıl dağıtıldığına da doğrudan bağlıdır. Üç boyutlu uzay kafes (space frame) yapılarında, dört farklı profilin tek bir merkezde kesişmesi, statik açıdan “hiperstatik düğüm noktası” olarak tanımlanır. Firmalazım mühendisleri, 25 mm’lik 4’lü kutu profil bağlantı parçası tasarımını yaparken, bilgisayar destekli sonlu elemanlar analizi (Finite Element Analysis – FEA) yöntemlerini kullanarak gerilme yığılmalarını (stress concentrations) en aza indirecek bir iç geometri formüle etmişlerdir.
Gerilme Akış Hatlarının Optimizasyonu
Geleneksel kaynaklı birleşimlerde, dikey eksenden gelen bir yük, kaynak dikişinin bittiği keskin geçiş bölgesinde (Isıdan Etkilenen Bölge – HAZ) birikir. Bu durum, malzemenin mikro yapısında çatlak başlangıçlarına yol açar. Firmalazım kompozit bağlantı elemanında ise, dikey geçiş kanalı ile yatay sapma kollarının birleştiği iç köşe radüsleri (kavisleri) özel olarak genişletilmiştir.
Yukarıdan gelen eksenel basma yükü, bu geniş radüsler sayesinde kesintisiz bir gerilme akış hattı izleyerek yatay kollara ve oradan da yan taşıyıcı profillere homojen bir şekilde transfer edilir. Böylece, tek bir noktada yıkıcı gerilme yığılması oluşması engellenmiş olur.
Burulma (Torsiyon) ve Devrilme Momentlerine Karşı Rijitlik
Modüler raflara veya makine kabinlerine yük her zaman tam merkezden (aksiyal olarak) binmez. Çoğu zaman eksen dışı (eksenel olmayan) yüklemeler meydana gelir. Bu durum, bağlantı elemanının kollarını bükmeye ve kendi ekseni etrafında döndürmeye çalışan bir burulma momenti yaratır. Cam elyaf takviyeli poliüretan yapının yüksek kayma modülü (shear modulus), profil iç çeperine uygulanan radyal sıkışma basıncı ile birleştiğinde, kolların profil içinde dönmesini (yalpalamasını) imkansız hale getirir. Bu yapısal kilitlenme, iskeletin bütününe bir “moment aktaran çerçeve” (moment-resisting frame) niteliği kazandırır.
13. Akıllı Enjeksiyon Teknolojisi ve Kalıp Geometrisi Hassasiyeti
Kompozit plastik imalatında en büyük zorluk, kalın kesitli parçaların soğuması esnasında meydana gelen iç çekmeler (shrinkage), boşluklar (voids) ve çarpılmalardır. Piyasadaki standart kalıplarda basılan fason ürünlerin ortasından kesit aldığınızda, iç kısımda gözle görülmeyen hava boşlukları ve süngerimsi yapılar bulursunuz. Bu mikroskobik boşluklar, malzemenin yük altında aniden kırılmasına neden olan en büyük yapısal kusurlardır.
Firmalazım Gaz Destekli Plastik Enjeksiyon (GAIM) Standartları
Firmalazım, bu kronik imalat hatasını önlemek adına 25 mm’lik 4’lü kutu profil bağlantı parçası üretiminde yüksek teknolojiye sahip gaz destekli ve yüksek basınçlı enjeksiyon kalıplama tekniğini kullanır.
- Homojen Yoğunluk Dağılımı: Eriyik haldeki cam elyaf-poliüretan karışımı kalıp boşluğuna hidrolik basınç altında) enjekte edilirken, malzemenin çekme yapacağı kritik kalın bölgelere eş zamanlı olarak yüksek basınçlı azot gazı verilir.
- Sıfır İç Boşluk Garantisi: Bu gaz basıncı, polimer matrisini kalıp duvarlarına doğru homojen bir şekilde iter. Parça soğuduğunda, dış et kalınlığı milimetrik olarak eşit, içi tamamen dolgulu ve moleküler düzeyde gözeneksiz pürüzsüz bir iç yapı elde edilir.
- Hatasız Gönye Toleransı: Kalıptan çıkan her bir parça, robotik kollar vasıtasıyla kontrollü soğuma fikstürlerine alınır. Bu sayede, parçanın kollarının birbirine olan $90^\circ$’lik açısı, mikron düzeyinde bir sapma dahi göstermeden sabitlenir.
14. Senaryo Bazlı Çözüm Analizleri: Gerçek Dünya Problemleri ve Kompozit Çözümler
Fabrika ortamlarında, üretim hatlarında ve montaj atölyelerinde her gün karşılaşılan operasyonel sorunları ve Firmalazım 4’lü bağlantı parçasının bu sorunlara nasıl rasyonel çözümler sunduğunu senaryolar üzerinden inceleyelim:
Senaryo A: Otomotiv Yan Sanayi Tesisinde Dinamik Titreşimli Konveyör Hattı Yan Rafı
- Problem: Fabrikada pres makinelerinin hemen yanında bulunan parça besleme rafları, zeminden gelen sürekli ve yüksek frekanslı mikro titreşimler (vibrasyon) yüzünden sürekli deforme olmaktadır. Vidalı sac braketlerle yapılan eski rafların somunları haftada bir gevşemekte, raflar öne doğru sarkarak iş güvenliği riski yaratmaktadır.
- Çözüm: Raf iskeleti, Firmalazım 25 mm’lik 4’lü kutu profil bağlantı parçası kullanılarak yeniden inşa edilir. Poliüretanın viskoelastik (esnek ve sönümleyici) yapısı, zeminden gelen mikro şokları profil birleşim noktalarında sönümler. Cıvata ve somun kullanılmadığı için gevşeyecek bir mekanizma yoktur. Raf, kurulumundan sonraki 3 yıl boyunca ilk günkü gönyesini ve rijitliğini korur.
Senaryo B: Kimyasal Gübre Fabrikasında Ambalajlama Deposu İstasyonları
- Problem: Havada yüksek oranda nem, amonyak ve asidik gazların bulunduğu gübre paketleme dairesinde, demir profiller ve kaynaklı birleşimler 6 ay içinde paslanarak çürümekte, üzerlerindeki boyalar dökülerek ürünlerin içine karışmaktadır. Paslanmaz çelik konstrüksiyon kurmak ise fahiş maliyetler doğurmaktadır.
- Çözüm: Standart alüminyum kutu profiller, Firmalazım kompozit 4’lü bağlantı elemanları ile birleştirilerek istasyon iskeletleri kurulur. Kimyasal korozyona karşı %100 bağışıklığı olan bu hibrit matris, asidik ortamdan hiçbir şekilde etkilenmez. Boya gerektirmediği için dökülme riski yoktur; tesis, bakım maliyetlerini sıfıra indirir.
15. Yalın Üretim (Lean Production) ve Karakuri Sistemleri ile Tam Entegrasyon
Endüstri 4.0 dönüşüm sürecinde, fabrika içi lojistikte ve montaj hatlarında “Karakuri Kaizen” olarak adlandırılan, elektrik enerjisi kullanmadan sadece yerçekimi, kaldıraç ve mekanik dişli sistemleriyle çalışan akıllı mekanizmaların kurulumu hız kazanmıştır. Bu sistemlerin esası, düşük maliyetli, hafif, esnek ve anında modifiye edilebilir karkas yapılara dayanır.
+-----------------------------------------------------------------+
| Karakuri Sistem Entegrasyonu |
+-----------------------------------------------------------------+
| [Profil] ---> [Firmalazım 4'lü Bağlantı] ---> [Eğimli Makara] |
| | | |
| (Hafif Şasi) (Esnek Ara Kat Ayarı) (Yerçekimi Akışı) |
+-----------------------------------------------------------------+
Firmalazım 25 mm’lik 4’lü kutu profil bağlantı parçası, Karakuri tasarımlarında mühendislerin en büyük yardımcısıdır. Bir montaj hattında kutuların yerçekimiyle aşağı kaymasını sağlayacak olan eğimli ara kat mekanizmaları, bu 4’lü parça sayesinde ana dikey direklere saniyeler içinde bağlanır. Hat dengelemelerinde (line balancing) veya ürün değişikliklerinde, parçanın sökülüp dikey eksende yukarı veya aşağı kaydırılarak yeniden kilitlenmesi sadece bir tokmak darbesiyle mümkündür. Bu esneklik, fabrikanın duruş sürelerini (downtime) minimize eder ve sürekli iyileştirme (Kaizen) faaliyetlerine maksimum hız kazandırır.
16. Boyutsal Çeşitlilik ve Çapraz Varyasyon Matrisi
Modüler tasarımlar yaparken sadece 4’lü bağlantı parçalarına değil, yapının sınır noktalarını kapatacak farklı geometrilere de ihtiyaç duyarsınız. Firmalazım, ekosistem bütünlüğünü korumak adına 25 mm’lik kutu profil serisinde geniş bir ürün ailesi sunmaktadır. Aşağıdaki matris, projenizin hangi noktasında hangi yardımcı varyasyonu kullanmanız gerektiğini göstermektedir:
[Üç Boyutlu Uzay Karkas Yapısı]
|
+-------------------------+-------------------------+
| |
[Kenar ve Köşeler] [İç ve Ara Katlar]
| |
+--> 2'li L Köşe Bağlantı +--> 4'lü T Bağlantı (İncelediğimiz Ürün)
+--> 3'lü Köşe Bağlantı +--> 5'li Düğüm Elemanı
+--> 3'lü T Köşe Bağlantı +--> 6'lı Tam Merkez Küpü
İncelemekte olduğumuz 25 mm’lik 4’lü kutu profil bağlantı parçası, bu matrisin ara kat yük transferi ve üç eksenli çerçeve oluşturma görevini üstlenen en kritik amiral gemisi ürünüdür. Projenizdeki tüm varyasyonların aynı hammadde kalitesiyle (%30 Cam Elyafı + %70 Poliüretan) üretilmiş olması, yapının genel esneklik ve genleşme katsayılarının eşit kalmasını sağlayarak iç gerilmeleri sıfırlar.
17. İleri Düzey Kimyasal Dayanım ve Çevresel Etki Analiz Raporu
Endüstriyel tesislerde temizlik kimyasalları, yağlar ve çözücüler malzemelerin ömrünü belirleyen en sinsi faktörlerdir. Firmalazım laboratuvarlarında gerçekleştirilen ISO 175 standardına uygun kimyasal daldırma testleri, polimer alaşımımızın agresif ortamlardaki kusursuz kararlılığını ortaya koymaktadır:
- Motor ve Dişli Yağları (Aromatik Hidrokarbonlar): 3000 saat kesintisiz temas sonucunda parçanın kütlesinde ve mekanik sertliğinde değişim: %0.02 (Etkisiz).
- Endüstriyel Temizlik Asitleri (pH 2 – pH 5): Fabrika zemin temizliğinde kullanılan kostik ve asitli solüsyonlara karşı yüzey erozyonu veya renk solması: Sıfır.
- Endüstriyel Tuzlu Su ve Nem Sisleme (Salt Spray Test): ASTM B117 standardına göre 1200 saatlik tuzlu sis testinde korozyon, kabarma veya mukavemet kaybı: Sıfır (Metallerde bu süre sonunda %40’a yakın paslanma ve mukavemet kaybı gözlenir).
18. Kurumsal Satın Alma ve Toptan Tedarik Yönetimi İçin Lojistik Standartlar
Büyük hacimli endüstriyel projelerde, hat kurulumlarında veya seri imalat süreçlerinde parça tedariğinin gecikmesi tüm fabrikanın üretim takvimini aksatabilir. Firmalazım, kurumsal iş ortaklarına sadece nitelikli ürün değil, kusursuz bir lojistik ve tedarik operasyonu da taahhüt eder.
- Yüksek Stok Deposu Kontrolü: İstanbul ve İzmir ana lojistik merkezlerimizde, 25 mm’lik profil bağlantı elemanları her an binlerce adetlik parti siparişlerine cevap verebilecek şekilde yüksek güvenlikli stok seviyelerinde tutulur.
- Endüstriyel Ambalajlama: Ürünler, sevkiyat ve depolama esnasında tozlanmayı, çizilmeyi veya dış darbeleri önleyecek şekilde, nem bariyerli 100’lü ve 500’lü kalın mukavva endüstriyel kutularda, barkodlu ve lot numaralı olarak teslim edilir. Bu lot numaraları sayesinde, üretim aşamasındaki hammadde geriye dönük olarak %100 izlenebilir (traceability) durumdadır.
19. Soru Niyetine Dayalı Detaylı SSS Bölümünün Devamı
13. Bu parçanın içine vidalı ayarlanabilir rotil ayak montajı yapılabilir mi?
Evet, yapılabilir. Parçanın kesintisiz dikey geçiş kanalı, zemin seviyesine gelen ayak kısımlarında sonlandırıldığında, profilin alt ucuna metal çakmalı somunlar veya dişli rotil yuvaları monte edilerek ağır hizmet tipi yükseklik ayarlı ayaklar (rotiller) sisteme entegre edilebilir. Parça, bu ek elemanlarla tam geometrik uyum içindedir.
14. 25 mm’lik ölçü profilin dış ölçüsü müdür yoksa iç boşluk ölçüsü müdür?
Bu ölçü, kullanılacak olan kare kutu profilin dıştan dışa net kesit ölçüsüdür. Yani dış kenarları 25 mm x 25 mm olan tüm standart metal ve alüminyum profiller bu parça ile tam uyumludur. Parçanın içeri giren kollarının et kalınlığı, profilin iç boşluğuna (et kalınlığına bağlı olarak) sıkıca oturacak şekilde kademeli tasarlanmıştır.
15. Ürünün montajından sonra profillerin dış yüzeyinde vida ile ekstra sabitleme yapmaya gerek var mıdır?
Normal statik ve dinamik yük koşullarında (raf sistemleri, kabinler, masalar vb.) parçanın iç tırnaklarının profile uyguladığı radyal sıkışma kuvveti sabitleme için tamamen yeterlidir ve vida gerektirmez. Ancak, sürekli havada asılı duran ve çok yüksek çekme kuvvetine maruz kalan overhead (baş üstü) taşıyıcı hatlarda, güvenlik katsayısını (safety factor) artırmak amacıyla profil dışından parça koluna doğru bir adet akıllı vida (akıllı vida tırnağı) atılabilir.
16. Ürününüzün ömrü ne kadardır? Belirli bir süre sonra plastik yorulması yaşanır mı?
Mühendislik polimerlerimiz, kapalı ve yarı açık endüstriyel ortamlarda minimum 25 yıllık bir işletme ömrü gözetilerek formüle edilmiştir. Cam elyaf takviyesi malzemenin moleküler yapısının gevşemesini (sünmesini) önlediği için, nominal yük sınırları aşılmadığı sürece metal yorulmasına benzer bir ani “plastik yorulması ve kırılması” kesinlikle yaşanmaz.
17. Bu bağlantı elemanı ile çok katlı bir asma kat (mezanin) depo yapısı kurulabilir mi?
25 mm’lik profil sistemleri genel olarak modüler hafif ve orta yük rafları, test stantları, malzeme arabaları ve kabinler için tasarlanmıştır. İnsanların üzerinde yürüyeceği, forkliftlerin çalışacağı tonajlı asma kat (mezanin) yapıları için 25 mm’lik sistemler küçük kalacaktır. Bu tür ağır inşaat yapıları için daha büyük kesitli endüstriyel çelik konstrüksiyon elemanları tercih edilmelidir.
20. Endüstriyel Dönüşümün Maliyet Analizi (ROI – Dönüşüm Oranı)
Bir işletme yöneticisi veya satın alma müdürü olarak, yeni bir teknolojiye geçiş yaparken yatırımın geri dönüş süresini (Return on Investment – ROI) hesaplamak istersiniz. Geleneksel yöntemlerle 50 adet ara kat düğüm noktasına sahip bir otomasyon kabini iskeleti kurmanın maliyeti ile Firmalazım sisteminin maliyeti arasındaki finansal rasyolar şu şekildedir:
Geleneksel Yöntem Maliyet Kalemleri (50 Düğüm Noktası)
- Usta İşçilik Süresi: 50 nokta x 40 dakika = 2000 dakika (Yaklaşık 33 saat nitelikli kaynakçı ve taşlama ustası mesaisi).
- Sarf Malzemesi: Gazaltı kaynak teli, argon gazı, spiral taşı, antipas astarı, endüstriyel boya ve tiner maliyetleri.
- Enerji Tüketimi: Yüksek amperli kaynak makinelerinin 33 saat boyunca tükettiği elektrik enerjisi.
- Hata Maliyeti: Isıl deformasyonlardan dolayı gönyeden kaçan ve hurdaya ayrılan profil maliyetleri.
Firmalazım Sistemi Maliyet Kalemleri (50 Düğüm Noktası)
- Montaj Süresi: 50 nokta x 1.5 dakika = 75 dakika (Yaklaşık 1.25 saat, vasıfsız bir montaj personeli mesaisi).
- Sarf Malzemesi: Sıfır (Boyaya, gaza, tele ihtiyaç yoktur).
- Enerji Tüketimi: Sıfır (Elektrikli hiçbir alet kullanılmaz).
- Hata Maliyeti: Sıfır (Fabrikasyon gönye sayesinde montaj hatası imkansızdır).
Sonuç: Firmalazım 25 mm’lik 4’lü kutu profil bağlantı parçası kullanımı, toplam proje kurulum maliyetlerinde ve işçilik giderlerinde %78’e varan net bir finansal tasarruf sağlar. Yatırımınız, ilk kurulumun tamamlandığı gün işçilik ve zamandan edilen tasarrufla kendisini amorti eder.
21. Teknik Şartname Taslağı (Projeler ve İhaleler İçin Resmi Metin)
Kurumların, fabrikaların ve devlet dairelerinin satın alma ihalelerinde veya kurumsal proje şartnamelerinde kullanılmak üzere hazırlanmış resmi teknik metin şu şekildedir:
“Projeler kapsamında imal edilecek modüler karkas yapıların, ara kat ve çok eksenli köşe düğüm noktalarında kullanılacak olan bağlantı elemanları aşağıdaki teknik kriterleri eksiksiz karşılamak zorundadır:
- Bağlantı elemanı, dış kesiti 25 mm x 25 mm olan kare kutu profillerle tam uyumlu, üç eksende (X, Y, Z) dört yönlü birleşim sağlayan geometride olmalıdır.
- Ürünün imalatında geri dönüştürülmüş plastik hammadde kullanılmamış olmalı; gövde yapısı en az %30 oranında kimyasal cam elyaf lifi ve %70 oranında teknik poliüretan (TPU) alaşımından oluşan yüksek mukavemetli kompozit matristen imal edilmiş olmalıdır.
- Bağlantı elemanının dikey eksen kanalı kesintisiz geçişe izin vermeli, yatay kolları dikey eksene tam dik açıyla bağlı bulunmalıdır.
- Bağlantı elemanının yatay kollarından her biri en az 450 kg’lık dikey statik eğilme yüküne dayanıklı olmalı ve bu durum test raporları ile belgelenebilmelidir.
- Ürün sıcaklık aralığında mekanik özelliklerini kaybetmemeli, UL94 V-2 standardına uygun alev geciktirici özellikte olmalıdır.
- Üretici firma, montaj doğruluğunun kontrolü için talep edildiğinde ürünün 3D CAD datalarını (.STEP/.IGS) sağlayabilmeli, sürekli parça izlenebilirliği için kurumsal üretim altyapısına sahip olmalıdır.
- Bu şartnamede belirtilen tüm kriterleri sağlayan, endüstriyel parça güvencesi sunan orijinal Firmalazım markalı ürünler veya mukavemet açısından birebir muadilleri kabul edilecektir.”
22. Kapanış ve Geleceğe Yönelik Operasyonel Adımlar
Mühendislik dünyası hızla kabuk değiştiriyor. Hantal, geri dönüşü olmayan, yüksek karbon emisyonu üreten ve yoğun kas gücüne dayanan eski imalat yöntemleri, yerini malzeme biliminin sınırlarını zorlayan akıllı, modüler ve kompozit sistemlere bırakıyor. Firmalazım 25 mm’lik 4’lü kutu profil bağlantı parçası, bu büyük endüstriyel devrimin montaj hatlarındaki en rasyonel, en güçlü ve en güvenilir temsilcisidir.
Fabrikanızın verimliliğini artırmak, tasarım ofisinizden çıkan projelerin sahada milimetrik doğrulukla ve saniyeler içinde ayağa kalkmasını sağlamak, bakım ve işçilik maliyetlerinizi kalıcı olarak düşürmek sizin elinizde. Kalitenin, yüksek stok gücünün ve profesyonel mühendislik desteğinin adresi olan Firmalazım ile çalışarak, üretim süreçlerinizde yepyeni bir başarı hikayesi yazabilirsiniz.
Hemen bugün teknik ekiplerimizle iletişime geçin, projelerinizdeki düğüm noktalarını kompozit teknolojisiyle güçlendirin. Geleceğin modüler endüstrisini birlikte inşa edelim!
